MOQ:	1 ユニット
価格:	negotiated
standard packaging:	パライウッドケース
Delivery period:	35 営業日
payment method:	T/T
Supply Capacity:	1 単位/月

Details Information

製品説明

詳細情報

起源の場所

中国

ブランド名

SKYLINE

証明

モデル番号

SL-CFR

マットレス:

燃焼試験装置

スタンダード:

16CFR 1633

ガス分析器:

セルボメックス

多くの流量計:

範囲 0〜450mg/s 精度 ±(0.8%rdg+0.2%F.S.)

カリブレーションされたガス流量制御:

範囲は0〜7g/sで,精度は ±(0.8%rdg+0.2%F.S.)

ロタメーター:

0〜1.5L/min の範囲

ハイライト:

マットレス熱排出量試験機

16 CFR1633 熱放出テスト

16 CFR1633 炎症性試験装置

製品説明

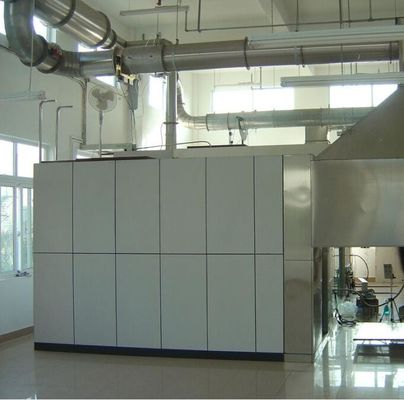

16 CFR1633 マットレスの熱排出量試験器

製品導入

CFR 1633 マットレス熱排出量試験器マットレスまたはマットレスセットの炎の拡散を制限するために2つの指標を設定する必要があります.これらの2つの指標は:30分間の試験時間中に設定された最高マットレス/マットレス最大熱放出量は200キロワット (kW) を超えない.試験の最初の10分間に合計熱が15メガジュール (MJ) を超えない.

パラメータ設定

煙気流量制御システム
インデックス	ポイント	テクニカル・仕様
1.1	煙突フード	燃焼試験室の開口の上に直接設置され,地面から1.8~2.0メートル,底のサイズは2440*2440mm,高さは1000mm,材料はSS304です.
1.2	煙気ホモミキサー	インスタレーションとコーン型の煙の収集ハッドを直接上に,サイズは900900900mm, 2つの900*500ステンレス鋼板が内部にインストールされていますそして片側が φ400 の開口で開かれ,パイプに接続されます材料はSS304
1.3	煙の排気管	φは400mm,長さは5000mmで,フレンズと高温耐性シールリングで接続されたいくつかのセクションで構成され,両端には煙草ガス均衡装置が設置されており,材料はSS304です.
1.4	排気ファン	遠心排気扇,内部タンクは,高温のスモッグガス300°C未満に耐えることができる不oxidable鋼で作られ,空気容量は,周波数コンバーターによってステップレスに調整されています
1.4	排気ファン	スマホの燃焼試験で発生するすべての煙に十分な煙排出装置で,煙排出量は8000m3/h未満である.
2総合的な測定セクション
2.1	総合的な測定セクション	SS304製の長さ2155mm,直径400mmのステンレス鋼管の部分には,圧力,温度,光経路,サンプル採取などのセンサーが装備されている.
2.2	圧力センサー	ステンレス鋼製の2方向探査機がパイプラインの中心に設置されていますそして前と後ろの部屋は,パイプラインの圧力差を検出するためにPTFEチューブを通して圧力差センサーに接続されています;
		差圧センサーは,差圧測定が短時間遅延し,損失がないようにするために,総合測定部分の支架に設置される.T90応答時間は3秒未満です
		圧力センサー,範囲は0〜2000Pa,精度は±5Pa.
2.3	温度センサー	アメリカンオメガ熱カップル,直径0.5mm,IEC要件を満たす装甲式隔離型K熱カップルを採用する.
2.3	温度センサー	範囲 0~1000°C 精度 0.1°C
2.4	光路測定装置	光学衰弱装置は,包括的な測定部分に柔軟なコネクタで設置され,次の装置を含む白熱灯型である.ランプは白熱ランプで,色温 (2900±100) Kで使用されます.. 電源は安定した直流であり,電流の変動範囲は±0.5%以内です (温度,短期および長期安定を含む). レンズシステムは,光を少なくとも20mmの直径の平行光線に凝縮するために使用されます.光電池の光を発する穴は,その前にあるレンズの焦点に位置する必要があります.,その直径 (d) はレンズの焦点距離 (f) に依存し,d/f は0未満である.04; 検出器と輸入シリコン光二極子探査機,光検出室は 0.1%の線形安定性,10ビット測定範囲,シリコン光二極子のスペクトル分布応答性はCIE (照明曲線) に一致する標準関数 V ((γ) は少なくとも ± 5% の精度に達することができる. 光学減衰システムの90%応答時間は3秒を超えない.
2.5	ガス採取装置	SS304製のパイプピアス試料採取管は,抽出管に蓄積されたカルビッドを簡単に除去し,システムの遅延時間を短縮するために取り外すことができる設計を有する.
2ガスとその制御システム
3.1	燃焼器	マットレスの燃焼用の特別なTバーナーは,メインとサイドバーナーで構成され,移動式車に設置され,標準的な重量と脚を装備しています.Tバーナーヘッドの高さは調整可能で,材料はSS304です;
3.2	点火装置	長時間開火点火方法が採用され,遠隔点火は可能で安全で,点火の成功率は99%以下である.
		主燃焼頭と横燃焼頭には長い開いた炎の点火装置が装備され,装置にはガス供給パイプが別々に装備されている.燃焼ヘッドの流量に影響を及ぼさないし,針弁で個別に調整できる.
		長期間の開き火を点滅させる火花点火装置を装備し,手動点火,安全装置,リモコン制御なしで;
3.3	燃焼頭ガス流量制御	主燃焼器と横燃焼器には,プロパン流量制御のための質量流量計が装備されている.
		アメリカ製のAlicat質量流量計を採用し,介質はプロパンで,範囲は0~450mg/s,精度は±(0.8%rdg+0.2%F.S.),応答時間は0.1s.
		ガスの流れはソフトウェアで制御され,炎の時間は自動的に制御されます.
3.4	カリブレーションされた砂焼き器	カリブレーションされた砂焼き器
3.4	カリブレーションされた砂焼き器	長時間開けた炎の点火装置と電気の火花点火装置を装備し,遠隔点火が可能で安全で成功率は高い.
3.5	カリブレーションされたガス流量制御	アメリカン・アリカット・マス・フローメーターを用いて,介質はプロパンで,範囲は0−7g/sで,精度は±(0.8%rdg+0.2%F.S.),応答時間は0.1sで,最大校正炎は300kwである.
3.5	カリブレーションされたガス流量制御	カリブレーションガス流量はソフトウェアによって制御され,75kw/160kwの出力を持つ段階的なカリブレーション炎源を自動的に制御することができる.
3.6	制御システム	安全な信頼性の高いガス切断装置を装備したオムロンPLCを使用してガス流量制御
3.6	制御システム	ガス制御箱の別々の配置で,安全で操作と保守に便利です.
燃焼ガス処理システム
4.1	煙気フィルタリング	3段階フィルター装置を装備し,煙草ガス中の塵を長期にわたってフィルタリングする: 一級ガラス繊維綿粗いフィルター,煙突ガス中のカルバイドの大粒子をフィルターし,フィルタ材料を迅速に交換することができます. 2級アメリカン・パーカーフィルター,フィルタ要素はPTFEで,精度は2μmで,フィルタ要素はすぐに取り外して交換できます. 3段階のPTFE膜フィルタリングで,精度は0.5μmで,水分を効果的に切断する.
4.2	冷たい罠	圧縮ポンプ型冷却キャプチャ,冷却容量320KJ/h,温度制御精度0.1°C,静的変化0.1K,自動起動・メンテナンス不要
4.3	蒸気罠	冷却装置から発生する冷却水を自動で排水し,維持する必要はありません.
4.4	乾燥列	試料ガス内の残留水蒸気を乾燥するために使用され,迅速に分解され,乾燥介質に置き換えることができます.
4.5	サンプリングポンプ	ドイツのKNF真空採取ポンプは,採取容量が16L/minで,高気密度,低騒音,低振動で,連続して50KPaの採取圧を出力することができます.
4.6	ロータメーター	0〜1.5L/minの範囲の輸入ロータメーターで,出力サンプルガス流を安定させ,ガス流の変動による測定誤差を減らすことができる.
3ガス濃度分析システム
5.1	ガスの分析機 (Servomex)	輸入されたO2分析機,パラマグネティックO2濃度分析,測定範囲0〜21%,精度0.01%,応答時間は12秒を超えない,分析機の漂流と騒音は30分以内に100ppmを超えない. 線形偏差: ≤1%F.S. 繰り返し性: ≤0.5F.S 浮遊雨ゼロ: ≤1%F.S./7D 開始時間: ≤30分
5.1	ガスの分析機 (Servomex)	輸入されたCO/CO2分析機,IR型CO/CO2濃度分析,測定範囲CO: 0-1%,精度0.01%,CO2: 0-10%,精度0.01%,応答時間は12秒を超えない.
3データ取得システム
6.1	アクセスモジュール	アドバンテック買収モジュールを使ってガス濃度収集精度は100×10-6である. 温度収集精度は0.1°Cである. 圧力差の収集精度は0.1Paである. 時間の取得精度は0.1秒である. 他の信号は全スケール出力値の0.1%である.
6.2	データ収集	システムでは,少なくとも 3 秒ごとに次のデータを記録し,保存します. 二方向探査機の圧力差,Pa パイプ温度,K O2濃度 % CO濃度,% CO2濃度 % プロパンの質量流量,mg/s 時間,s
7標準的なオペレーティングソフトウェア
標準操作ソフトウェアには以下の機能が含まれます.
7.1	システム状態の監視	システム内の各センサーの状態と信号値を読み取ります.
7.2	センサーの校正	温度,風圧,光経路,濃度分析などのためのセンサーの校正
7.3	システム校正	16CFR1633 標準システムステップ校正手順
7.4	標準操作手順	16CFR1633 標準操作手順
7.5	報告書のレビュー	原始データへのアクセスと輸出試験報告
7. 他の補助機器
7.1	サンプルテストの枠組み	38mmの鋼の角鉄で溶接され,サイズは1900990115mm
7.2	位置付けツール 1	マットレスとテストフレームの垂直位置を確認するために使用される材料はSS304です
7.3	位置付けツール 2	燃焼頭とアルミ合金製のマットレス間の距離を確認するために使用される
7.4	ビデオレコーダー	入学試験のビデオ
7.5	引力スケール	メイン燃焼ヘッドがマットレス表面に施す力を確認するために使用されます.
7.6	デスクトップPC	アドバンテック産業コンピュータと統合されたデータ取得インターフェイスはシステムの動作の安定性を向上させる.
