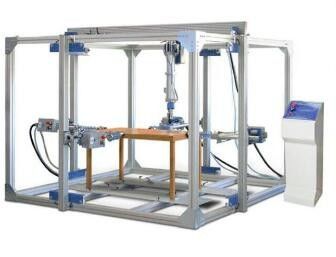

5本の空気シリンダーPLC制御家具の試験装置、テーブルの家具の試験機
製品詳細
| 名前: | 家具の試験機 | コントローラー: | PLC+タッチスクリーン |
|---|---|---|---|
| モーター: | 空気シリンダー | スタンダード: | EN 527-3、EN581-3およびBIFMA X5.1、IS5967 |
| 空気供給: | 7kgf/cm^2 | 容量: | 2KNの4 PC;5KNの1 PC |
| ハイライト: | 家具試験機,安定性の試験装置 |
||
製品説明
5 空気シリンダー PLC制御 玩具 試験装置 テーブル家具 試験機械
特徴
- これは,1セットの垂直装置と4セットの速度と推力を別々に校正する5つのグループ気圧シリンダーを装備しています. ストロックは500mmです.
- 垂直装置の四重ブレーキは,前後&上下 (100mm~900mm) を調整することができます
- 横軸装置の四重ブレーキは,上下,左右調整され,異なるテスト位置と協力することができます.
- 異なるアクセサリーまたは固定テスト条件をインストールするのに便利です.
- 各グループに気圧ブレーキの前にある快速ブレーキ位置を装備し,異なる負荷やグリップを変更するのに便利です.
- カラータッチスクリーンとPLCコントローラ,操作が簡単なインターフェース,ディスプレイイメージング,操作者にとってより不便です.
この試験機械は,テーブルとトロリーの強さと安定性をテストするために使用されます.次のテストを行うことができます.
耐久性 テスト
- 垂直静電荷重試験
- 持続負荷試験
- 水平静電荷試験
- 垂直衝突試験
安定性試験:
1垂直安定性試験
2横向きの衝突テスト
技術パラメータ
| 基本テストフレーム | 2.5x2.5x2m,80x80mm アルミニウムで作る |
| 負荷空気シリンダー | 直径50mm,4個,ストローク300mm,最大負荷力は1500Nまで |
| 衝撃シリンダー | 直径50mm,1pcs,ストローク400mm |
| 負荷空気シリンダー | 直径80mm,1pcs,ストローク500mm,最大負荷力は2500Nまで |
| フォースセンサー | 高精度センサー,容量 2KN,4 pcs,5KN,1 pcs |
| コントロール方式 | タッチスクリーン + PLC制御 |
| カウンター | 0~999999回 (調整できる) |
| フォース調整 | 精密圧力バルブ装置 |
| 空気供給 | 7kgf/cm^2 |
| パワー | 1 交流 220V 50Hz 5A |
試験基準
- EN 1730:2012
- EN 527-3,EN 581-3およびBIFMA X51IS5967
- EN 1725:1998 7.3 耐久性試験
- EN 1725:1998 7.5 ベッドエッジの耐久性
- EN 1725:1998 7.6 縦静的負荷試験
![]()
