BIFMA X5.1-2002テスト9 102kg (225lb)椅子の旋回装置の試験機無し
| スカイライン: | チェア回転試験機 | サイクルの速度: | 1分間に5~15回転 |
|---|---|---|---|
| 試験サイクル: | 120千回も | 荷重: | 調節可能 |
| カウンター: | 999,999 | ||
| ハイライト: | 家具試験機,椅子試験機 |
||
適用する
この試験は,旋回座席を持つすべてのタイプの椅子に適用されます.
試験の目的:この機械は,椅子が繰り返し回転するときに発生するストレスや磨きに耐える能力を評価するために設計されています.
仕様
試験基準:BIFMA X5.1-2002,試験9号
1適用可能:この試験は,回転座席を持つすべての種類の椅子に適用されます.
試験の目的:この機械は,椅子が繰り返し回転する際に発生するストレスや磨きに耐える能力を評価するために設計されています.
機械メカニズム
| 荷重 | 102kg (225lb) 調節可能 |
| サイクルの速度 | 1分間に5~15回転 |
| 回転試験軸 | ±360° |
| 試験サイクル | 120千回も |
| カウンター | 999,999 |
| 荷重 | 調節可能 |
| 制御モジュール | PLCとLCDタッチスクリーン |
| パワー | 1 交流 220V 50Hz 5A |
基準
DIN 4551,EN 1728,EN 1335,NEN 1812,BIFMA X5について1BIFMA X5 について4BSI/BS 5459 EN 581-2
参照 ドック: BIFMA X5.1-2017 年 スウィーブル テスト
椅子試験ステップ
- 椅子は,座席または座席が回転を阻害するプラットフォームに固定されなければならない.
- 座席が調節可能なら,最大座席位置に設定します.他の調節可能機能はすべて通常の使用状態に設定します.
- 座席に122 kg (270 lb) の重荷を配置し,重荷の重心部は,図1に示すように,回転軸の真ん線より51〜64 mm (2〜2.5 インチ) 前方にある.
- サイクリング装置は,可用回転範囲または360° ± 10° のうち,以下のいずれかより小さい回転を調整しなければならない.可用回転範囲が360°未満である場合,試験装置の回転は,旋回メカニズムが停止装置に触れるように調整しなければならないが,それを覆わない.旋回は二方向または一方向である.
- 360 度回転する椅子では,サイクルが1 回転する. 360 度回転未満の椅子では,サイクルが1 回転する.
- 座席またはプラットフォームは,1分間に5~15回間で6万回回転しなければならない.
- 座席の高さが調節可能なら,最低位置に設定します.
- すべての椅子では,合計 120,000 回まで,さらに 6万回試験を続けます.

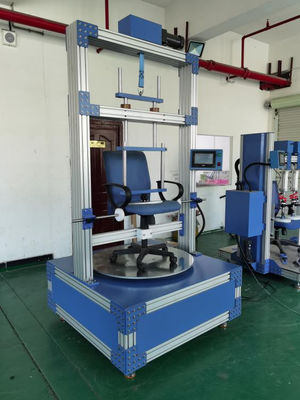

テスト画像:
![]()
