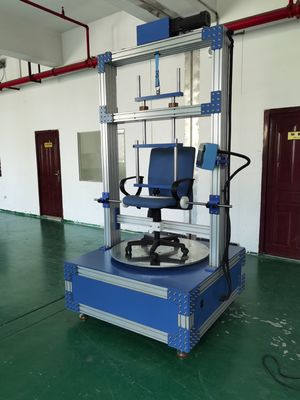

BIFMA X5.1-2017 家具試験機器 - 椅子回転試験機械
| スカイライン: | チェア回転試験機 | サイクルの速度: | 1分間に5~15回転 |
|---|---|---|---|
| 試験サイクル: | 120千回も | 荷重: | 調節可能 |
| カウンター: | 999,999 | 回転の範囲: | 0-360° |
| 最大直径: | 100mm | 制御モード: | タッチスクリーン |
| 電源: | 単一フェーズAC 220V.1KW | ||
| ハイライト: | 家具試験機,椅子試験機 |
||
適用する
この試験は,旋回座席を持つすべてのタイプの椅子に適用されます.
試験の目的:この機械は,椅子が繰り返し回転するときに発生するストレスや磨きに耐える能力を評価するために設計されています.
技術パラメータ
a) プラットフォームの配置
- 時計の指針に沿った回転を設定できます
-回転範囲:0-360°
- 最大直径:100mm
- 二重作用する気圧シリンダーで動作する
- 調整可能な回転速度 5〜15サイクル/分
b) カウンターパネル:
-電源:単相交流 220V.1KW
- ON/OFF スイッチ ボタン
-6桁の電子プリデタミナカウンター (EPC)
- EPCは6桁までシリンダーのすべてのストロックを記録します
- 試行操作を事前に設定されたストロークに停止します
- EPCは,試験中に達成されたストロックの数を表示します.
- EPCは,停電時のサイクル数を保存し,実際の読み取りを表示し,作業を再開するとカウントを続けます.
- 計数器がリセットされるまで シグナルを保持する.
c) ストッパー - 椅子底を滑りから守る.
注:360°回転が1サイクルとして算出される.
i. 回転式試験 (ANSI/BIFMA ×5.1-2017, (ANSI/BIFMA X5.9-2017,第8項)
II.回転式試験 (ANSI/BIFMA X5.9-2020,第19項)
III.振り回し試験とホールスターと椅子底の耐久性 (BS EN 1728:2012"7.11&7.13)
仕様
試験基準:BIFMA X5.1-2002,試験9号
1適用可能:この試験は,回転座席を持つすべての種類の椅子に適用されます.
試験の目的:この機械は,椅子が繰り返し回転する際に発生するストレスや磨きに耐える能力を評価するために設計されています.
機械メカニズム
| 荷重 | 102kg (225ポンド) |
| サイクルの速度 | 1分間に5~15回転 |
| 試験サイクル | 120千回も |
| カウンター | 999,999 |
| 荷重 | 調節可能 |
基準
DIN 4551,EN 1335,NEN 1812,BIFMA X51BSI/BS 5459 EN 581-2
|
BIFMA X5.1-2017 |
8 | 旋回試験 - サイクル |
| BIFMA X5.4-2020 | 19 | 旋回試験 - サイクル |
| BS EN 1728:2012 | 7.11&713 | 旋回テスト& キャスターと椅子ベース耐久性 |
参照 ドック: BIFMA X5.1-2017 年 スウィーブル テスト
椅子試験ステップ
- 椅子は,座席または座席が回転を阻害するプラットフォームに固定されなければならない.
- 座席が調節可能なら,最大座席位置に設定します.他の調節可能機能はすべて通常の使用状態に設定します.
- 座席に122 kg (270 lb) の重荷を配置し,重荷の重心部は,図1に示すように,回転軸の真ん線より51〜64 mm (2〜2.5 インチ) 前方にある.
- サイクリング装置は,可用回転範囲または360° ± 10° のうち,以下のいずれかより小さい回転を調整しなければならない.可用回転範囲が360°未満である場合,試験装置の回転は,旋回メカニズムが停止装置に触れるように調整しなければならないが,それを覆わない.旋回は二方向または一方向である.
- 360 度回転する椅子では,サイクルが1 回転する. 360 度回転未満の椅子では,サイクルが1 回転する.
- 座席またはプラットフォームは,1分間に5~15回間で6万回回転しなければならない.
- 座席の高さが調節可能なら,最低位置に設定します.
- すべての椅子では,合計 120,000 回まで,さらに 6万回試験を続けます.
テスト画像:
![]()
