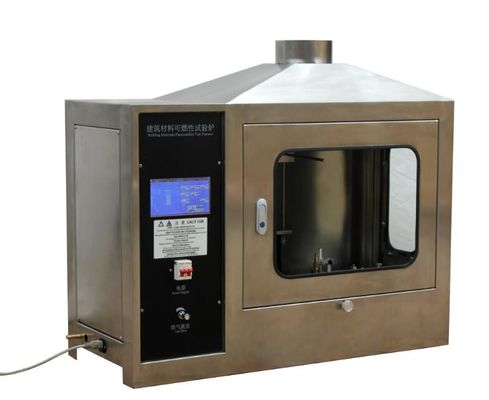

タッチ画面制御を用いるEN 11925-2の建築材料の燃焼性のテスター
| 建築材料: | 燃焼性試験機 着火性試験機 | 基準: | EN11925-2 |
|---|---|---|---|
| 適用する: | 建築材料 | 箱のサイズ: | 835×奥行400×高さ815mm |
| 材料: | 1.5mm ステンレス鋼 | タッチパネル: | 7インチ効果ディスプレイ,サイズ 15.5cm 幅 8.6cm |
| 観察窓: | 前側と右側にある2つの大きな視界窓 | 解像度: 800*480: | 800*480 |
| パッケージの寸法: | 長さ103*幅50*高さ100mm | 総重量: | 82.5kg |
| ハイライト: | 横の燃焼性のテスター,研究室試験装置 |
||
タッチスクリーン制御付き建築材料燃焼性試験炉
SL-FL13 単一燃焼項目
材料の燃焼特性試験に正確で信頼性の高いデータサポートを提供します。
製品概要
SL-FL13 単一燃焼項目は、GB/T 20284-2006 および BS EN 13823、その他国際的に認められた試験規格に厳密に準拠しています。建築材料、装飾材料、断熱製品の燃焼性能分類試験および研究開発に最適です。この装置は、プロパンサンドバーナーを備えた二重垂直試料トロッコ構成を特徴とし、高精度な熱放出率および煙発生率測定、UV炎アウト保護、完全自動インテリジェント制御を統合しています。
これにより、製品の火災反応特性を正確に評価し、GB/T 8624 火災分類認証に合格し、製品の市場投入までの時間を短縮できます。
技術概要
1. システム構成
- トロッコ(垂直試料2本を保持)+ 固定フレーム + ガス収集フード + J型排気ダクト
- 遠心ファン + 速度制御ユニット + 総合測定セクション + ガス分析キャビネット + データ収集システム
2. 試料トロッコおよび点火システム
- 垂直試料位置2箇所;垂直角度下部にサンドバーナー
- 表面点火方式;炎検出システムによる炎アウト保護
- 固定フレームに補助バーナーを搭載、炎検出も装備
3. 排気システム
- フレーム上部にステンレス製ガス収集フード
- ステンレス製J型排気管:内径(315±5)mm、50mmの高温鉱物ウール断熱材付き
- 連続排気流量:0.50~0.65 m³/s、周波数制御
- 遠心ファン:最大300℃に耐え、ステップキャリブレーション高温条件に適しています
4. ガス供給および流量制御
- マスフローコントローラー:範囲 0~2.5 g/s、精度 読み取り値の≥1.5%
- 647 mg/s および 2000 mg/s への自動ガス供給制御;試験中の供給レート変動 ≤ 5 mg/s、熱出力 30.7 ± 2 kW を保証
5. 排ガスサンプリングおよびコンディショニングシステム
- 構成要素:灰フィルター → コールドトラップ → 2つの乾燥カラム → サンプリングポンプ → ペリスタルティックポンプ
- 灰フィルターヘッド:0.5μmの内部フィルター材を備えた固体PTFE
- ダイヤフラムポンプ:流量 400 L/h、高温・耐腐食性
- コンプレッサーコンデンサー:冷却能力 320 kJ/h、露点安定性 0.1℃、静的変動 0.1 K、IP20保護
- 輸入ロータメータ:範囲 0~5 L/min、アナライザー入口流量を調整
6. ガスアナライザー(O₂ および CO₂)
7. 測定セクション(パイプおよびセンサー)
- 2155 mm の配管が含まれます:
- 圧力プローブ
- 3つの熱電対
- ガスサンプリングプローブ
- 白色光システム
- 双方向圧力プローブ:範囲(0~100)Pa、精度 ±2 Pa、90%応答時間 ≤ 1 s
- ガスサンプリングプローブはガス調整装置および O₂/CO₂ 入力アナライザーに接続
8. 煙測定 – 光学システム
- 光源:白熱灯タイプ、色温度(2900 ± 100)K
- フレキシブルジョイントを介して排気管側面に設置
- レンズシステム:光を直径 ≥ 20 mm の平行ビームに集光;発光孔径(d)とレンズ焦点距離(f)は d/f を満たす< 0.04
- 検出器:シリコンフォトダイオード(以下の特性を持つ):
- 線形安定性:0.1%
- 10ビット測定範囲
- スペクトル応答は CIE V(λ) カーブと一致、精度 ≥ ±5%
- 光学減衰システムの90%応答時間 ≤ 3 s
- 側管に圧縮空気を導入し、光学装置を清潔に保ち、ドリフト仕様を維持
9. ソフトウェアおよびキャリブレーション機能
ソフトウェアは以下のインターフェースを提供します:
- O₂/CO₂ アナライザーキャリブレーション(ノイズおよびドリフト)
- 光学システムキャリブレーション(煙測定のノイズおよびドリフト)
- 光学システムフィルターキャリブレーション
- 空気量キャリブレーション(制御範囲)
- ステップキャリブレーションおよびヘプタンキャリブレーション
ステップキャリブレーション要件:
- O₂/CO₂ アナライザー遅延時間 ≤ 30 s
- O₂/CO₂ アナライザー応答時間 ≤ 12 s
- バーナースイッチ応答時間 ≤ 12 s
- 温度応答時間 ≤ 6 s
- 比率 Q_gas_30s(T) / HRR_30s(T) は(100 ± 5)%で連続すること
- ステップ2とステップ3の平均HRRの差 ≤ 0.5 kW
ヘプタンキャリブレーションの受け入れ:
- 単位質量あたりの発熱量:THR/m = 4456 ± 222.8 MJ/kg
10. 試験出力パラメータ
- 平均熱放出率 – RHRav(t)
- 総熱放出量 – THR(t)
- 1000 × [RHRav(t) / (t-300)] – (FIGRA計算に使用)
- 火災成長率指数 – FIGRA
- 600秒での総熱放出量 – THR600s
- 側方延焼の発生 – LFS
- 平均煙発生率 – RSPav(t)
- 総煙放出量 – TSP(t)
- 10000 × [RSPav(t) / (t-300)] – (SMOGRA計算に使用)
- 煙成長率指数 – SMOGRA
- 600秒での総煙放出量 – TSP600s
11. 規格、寸法、重量
- 規格:EN 13501、EN 13823
- 寸法:3000 mm (幅) × 4500 mm (高さ) × 3000 mm (奥行き)
- 重量:650 kg
用途
火災試験・分類 – 建築材料および製品向け
CEマーク火災試験 – 建材製品向け
火災反応評価 – 新製品開発向け
品質管理および出荷検査 – 生産ライン向け
設置要件
設置高さ:5メートル以上
床面積:3m × 3m以上
電源要件:220V、10A;380V、5KW
周囲温度:10℃~35℃
ガス要件:プロパンガス
校正ガス:N₂、CO₂ 標準ガス
校正標準:ヘプタン
よくある質問(FAQ)
Q1:私の規格に適合していますか?
A1:はい。EN 13823 および GB/T 20284 に準拠しています。結果は EN 13501-1 分類(A2-B-C-D)をサポートします。現在のバージョンと古いバージョンの両方の規格に対応しています。
Q2:安定性と精度はどの程度ですか?
A2:非常に高いです。加熱、点火、煙収集は完全に自動化されています。キャリブレーションは厳格で、ガスアナライザーは <3秒で応答し、データ収集は5秒で行われます – すべて規格のタイムラインを満たしています。Q3:どのようなパラメータをカバーしていますか?
A3:すべての主要パラメータ:HRR、THR、FIGRA、SPR、TSP、SMOGRA、さらにLFSとドロップレット – EN 13501-1 または GB 8624 グレードを直接決定します。
Q4:操作は簡単ですか?
A4:はい、もちろんです。直感的なインターフェース、自動点火/ガス制御。現場でのトレーニングが含まれています。
Q5:費用対効果はありますか?
A5:1台で全てをこなせるため、スペースと予算を節約できます。長期的な信頼性と低いメンテナンスコストのために、プレミアム輸入部品で製造されています。
Q6:メンテナンスとサポートは?
A6:1年間の保証 + ライフタイムサポート。設置、トレーニング、キャリブレーション、試験方法開発、CMA/CNAS認定コンサルティングが含まれます。
アフターサービスおよび技術サポート
1年間のアフターサービス、生涯技術サポート
機器の設置とキャリブレーション
キャリブレーションサービス
試験方法開発のサポート
技術トレーニング
お問い合わせ
完全な技術仕様、見積もり、またはデモンストレーションのスケジュールについては、営業チームまたは正規代理店にお問い合わせください。専門的かつ迅速な技術サポートとサービスを提供いたします。
