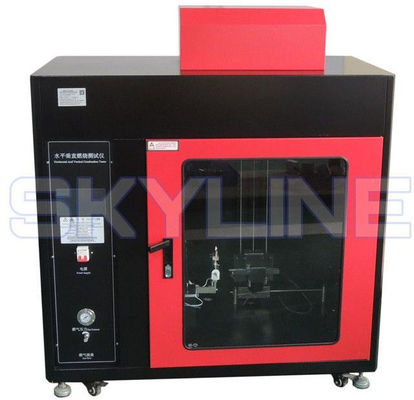

縦横の燃焼性試験室 UL94,ISO 6722
| MOQ: | 1 |
| 価格: | negotiable |
| standard packaging: | パライウッドケース |
| Delivery period: | 15 営業日 |
| payment method: | T/T,L/C,D/A,D/P,ウェスタンユニオン,マネーグラム,現金 |
| Supply Capacity: | 30 単位 / 月 |
UL94 炎症性試験室
,ISO 6722 炎症性試験室
,水平式燃焼性試験室
SL-S29 縦横 炎症性 テスト機
製品 紹介
水平および垂直の燃焼性試験装置
UL 94 横の炎室,垂直の炎室
消費用電気機器や家電に使用されるプラスチック材料の炎症性試験のために. ブラックインテリアと大きなスライドウィンドウを備えたステンレス鋼の構造で,見やすくします.完全調節可能な標本支柱と精密なガス流量制御装置を含む.
この試験室は,主に導管直径が8mm以上 (切断面積は0.5mm以上) または8mm未満 (切断面積は0.0mm未満) の試験室です.5mm2) の単一のワイヤとケーブルの炎症性の評価照明機器,低電圧電気機器,家電,電気ツール,電動モーター,電気ツール,電子機器,電気機器,研究対象の電気・電子製品や部品などの電気コネクタとアクセサリー生産と品質検査部門
試験基準
UL 94-2006 IEC 60695-11-3 IEC 60695-11-4 について
UL94:装置および機器の部品のプラスチック材料の炎症性の試験 UL94HB:水平燃焼試験
V-01,2: 20mm 垂直燃焼試験
94-5VA,B: 500W ((125mm) 垂直燃焼試験 94VTM-0,1,2: 細質材の垂直燃焼試験
94HBF,94HF-1,2:水平燃焼した泡材料の試験
IEC 60695-11-10:火災危険性試験 - 11-10 部分: 試験炎 - 50 W の水平および垂直炎試験方法
IEC 60695-11-20:火災危険性試験 - 第11-20 部分: 試験炎 - 500Wの炎試験方法
IEC 60695-11-4:火災危険性試験 - 第11-4 部分: 試験炎 - 50Wの炎 - 装置と構成型試験方法
IEC 60695-11-3:火災危険性試験 - 第11-3 部分: 試験炎 - 500Wの炎 - 装置と構成型試験方法
ISO 6722
技術パラメータ
| 種 | 500W ((5Vクラス) | 50W (HB/Vクラス) |
| 試験 炎 | 500W ((V-0,V-1,V-2分類の燃焼試験) | 50W (V-0,V-1,V-2分類の燃焼試験) |
| 燃焼管 | 内部直径: Φ 9.5mm±0.3mm | 内径: Φ 9.5mm±0.3mm |
| 燃える角度 | 0°,20°,45° | 0°,20°,45° |
| 熱対 | タイプK (Ni/Cr - Ni/Al) | タイプK (Ni/Cr - Ni/Al) |
| 熱対の大きさ | 0.5mm | 0.5mm |
| 標準銅ブロック | 9mm±0.01mm,掘削前10g±0.05gの重さ | 5.5mm±0.01mm,掘削前の重さ76g±0.01g |
| 温度 が 上がる 時 |
温度100°C±5°Cから700°C±3°Cまで. 54s±2s (プリセット) |
温度100°C±5°Cから700°C±3°Cまで. 44s±2s (プリセット) |
| ガス流量 | 965±32ml/min | 105±10ml/min |
| ガス供給 | メタン,最低98%純度 | メタン,最低98%純度 |
| 水柱 | 125m±5mm | 10mm |
| 試験時間 | 54±2s | 44±2秒 |
| 炎の高さの指標 | 40±1mm | 20±1mm |
| 部屋の容量 | >0.5m3 黒い内装 | >0.5m3 黒い内装 |
| 標準に準拠する | UL94,IEC60695-11-3,IEC60695-11-20 | UL94,IEC60695-11-4,IEC60695-11-10 |
| 高純度プロパンガスを使った燃焼ガス | 液化石油ガス |
| 試験されたワイヤの長さ:600mm (24インチ) | 検体を固定する角度:45度 |
| バンセンバーナーには13mmの入口穴と10mm (3/8インチ) の名前の直径があり,噴霧火管の外側の炎の直径は100mm (4インチ) | 内部炎は50mm (約1/2インチ) で,内部炎の温度は少なくとも900°Cです |
| バンセン燃焼器の炎は,サンプルの下部に置かれ,サンプルの軸に垂直である必要があります | 内部炎ロールの先端は,サンプルの中央点にする必要があります |
| 自動点火 | 炎は,サンプルを燃やし, 15秒継続して自動的にオフになります. |
| 燃焼後15秒 | 継続的な燃焼が潰されるまで継続的な燃焼時間を完了し,停止ボタンを押す |
|
燃えるガスは,テスト機と一緒に供給されません. |
顧客によって提供されるべきです |
特徴
単一ケーブル垂直燃焼試験は,Bunsen サイズ (Bunsen 燃焼器) と特定のガス源 (Bing Wan) によって設定されます.特定の炎の高さと,点火のタイミングをテストするためにサンプルアプリケーションの垂直状態に炎の角を適用燃やす可能性と火災の危険性を評価する.
