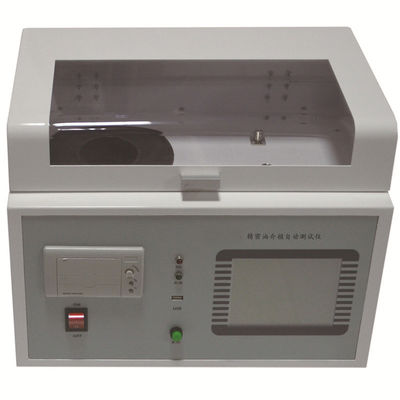

IEC 60247 絶縁油誘電損失および抵抗率テスター
| MOQ: | 1 ユニット |
| 価格: | negotiated |
| standard packaging: | パライウッドケース |
| payment method: | L/C,D/P,T/T,ウェスタンユニオン,マネーグラム |
| Supply Capacity: | 10かの単位/月 |
オイルの分析の実験装置
,オイル分析装置
IEC 60247 絶縁油の介電性損失と抵抗性試験器
紹介断熱油 介電性損失と抵抗性試験機
Insulation oil dielectric loss conductivity tester is used for insulating oil and other liquid insulating media dielectric loss angle and Volume resistivity test of the integrated structure of high precision instruments全面的にGB/T 5654-2007国家標準とDL/T421電源規格に準拠しています.
DL/T421 電力標準; 変電損失オイルカップ,温度コントローラ,温度センサー,変電損失テストブリッジ,交流電源,標準コンデンサの内部統合高抵抗テストなど
試験電源,標準コンデンサ,高抵抗メーター,DC高電圧源,その他の主要部品.加熱部位は最も先進的な高周波インダクション加熱方法を採用しています.
暖房部品は,最も先進的な高周波誘導加熱方法を採用し,オイルカップと加熱体間の接触がない,均質な加熱,速い速度と便利な制御.
適性および他の利点.AC試験電源は,有効に電圧の電圧と周波数の変動を避けるAC-DC-AC変換方法を採用
発電機が電力を発生している場合でも,機器は正しく動作することができます.内部標準コンデンサはSF6です.
ガスで満たされた三極コンデンサター,コンデンサターの介電損失とコンデンタンスが環境温度と湿度に影響を受けない,長期間の使用後に計測器の精度が一貫していることを保証する.
長い使用期間を経ても 測定器の精度が一貫していることが 保証されます
計器にはタッチスクリーンディスプレイの大きな画面 (320 × 240) と内部デジタル技術,すべてインテリジェント自動測定,複数の測定モードが搭載されている.
(320 × 240) タッチスクリーンディスプレイ,中国語のメニューがすべて,各ステップには中国語のプロンプトがあり,試験結果は印刷できます.
操作 者 は 熟練 し て 使える よう に 専門 的 な 訓練 を 必要 と し て い ませ ん.
特徴
(1) オイルカップは,国家標準GB/T5654-20077/IEC 60247に準拠する3電極構造を採用し,ポール間隔は2mmです.変容容量と下痢漏れが,電圧不全試験結果に及ぼす影響を排除できる.
(2) 計器は中周波感應加熱とPID温度制御アルゴリズムを採用している.加熱方法は,油杯と加熱体間の接触がないという利点がある.均等な加熱温度を事前に設定された温度誤差範囲内で厳格に制御できるように,高速で便利な制御.
(3) 内部標準コンデンサはSF6ガスで満たされた三電極コンデンサで,コンデンサの電解損失と容量は,環境温度と湿度に影響を受けません.長い使用後も 計測器の精度が保証されるように.
(4) AC試験電源はAC-DC-AC変換方法を採用し,電源電圧と周波数変動がダイレクトリック試験の精度に影響することを効果的に回避します.発電機が電力を生み出しても, 計器も正常に動作することができます.
(5) 完璧な保護機能. 超電圧,超電流,高電圧のショートサーキットがある場合,仪器は高速電圧を迅速に切断し,警告メッセージを発します.温度センサーが故障したり 接続されていない場合警告メッセージが出ます.
中間周波数感電熱炉には温度制限リレーがあります.温度が120度を超えると,リレーが放出され,加熱が停止します.
(6) 試験パラメータの設定が簡単です.温度設定範囲 0~120°C,AC電圧設定範囲
500 ~ 2200V,DC電圧設定範囲は300 ~ 500V
(7) 大きな画面のLCDディスプレイの使用,バックライト,明確なディスプレイ. フレンドリーの人と機械のインターフェース,単に中国メニューのプロンプト,入力コマンドに従う,計器が自動で試験を行うことができるテスト結果を自動的に保存して印刷します
(8) 試験結果と共にリアルタイム時計,試験日時を保存し,表示し,印刷することができます.
(9) 空電極カップ校正機能空の電極カップの清掃と組立状態を判断するために,空の電極カップの電力の容量と電解損失因子を測定する相対容量と直流抵抗の正確な計算を容易にするために,校正データは自動的に保存されます.
技術パラメータ
| 電源 | AC 220V±10% |
| 労働条件 | 15°C~40°C RH <80% |
| AC高電圧出力 | 400V 2200V100V 50VAごとに ±2% |
| DC高電圧出力 | 200V 600V ±2% 50Vごとに |
| 温度制御インダクションオーブン 最大出力 | 500W |
| 温度制御範囲 | <100°C |
| 温度制御の誤り | ±0.5°C |
| 温度測定の解像度 | 0.1°C |
| 温度制御時間 | 室温90°C 20分未満 |
| 測定範囲 | tgδ 変電性損失:制限なし C × 容量:15PF-300PF Rx抵抗性:10M-20T |
| 決議 | △ tgδ ダイレクトリック損失:0.001% △ Cx 容量:0.01pF △ Rx 抵抗性:0.01 |
| 精度 | △ tgδ 介電性損失:±(読み取り*0.5%+0.020%) |
| 相対容量 εr | Cx に基づいて自動的に計算され,精度は Cx と同じです. |
| 容積抵抗 ρ | Rx に基づいて自動的に計算され,Rx と同じ精度で計算される. |
| サイズ | 450 (L) × 310 (W) × 360 (H) |
| 体重 | 18kg |
he オイルカップの主な技術パラメータ
(1) 高圧と低圧間の距離 2mm
(2) 空杯の電気容量 60±2PF
(3) 最大試験電圧 工業周波数 2000V
(4) 空杯用電解損失 tgδ<1×10-4
(5) 液体容量は約40ml
(6) 電極材料はステンレス鋼
(7) 容量は70mm ((D) ×120mm ((H)
