ISO 3008-2007 炎症性試験装置 垂直燃焼試験炉

ISO 3008-2007 炎症性試験装置 垂直燃焼試験炉

適用する

垂直隔壁の開口部に設置されたドアやローラー・ブラインドの火力試験に適している.例えばヒンジドア,ピボットドア,水平滑りドア,垂直滑りドアなど.,(リンクされたスライドドアと断面ドアを含む) ローリングシャッター,他のスライドドア,折りたたみドア,フラップドア,壁に移動できるパネルの耐火性試験

基準の遵守

ISO 3008-2007 "火力試験用ドアとローリングシャッター組成" "建物の部品の火力試験方法 第1部分:一般試験要件" に準拠する.NFPA"防火ドア火力試験方法"に従って

技術パラメータ

1装置組成:火力試験炉,ガス流量測定システム,温度測定システム,圧力測定および制御システム.

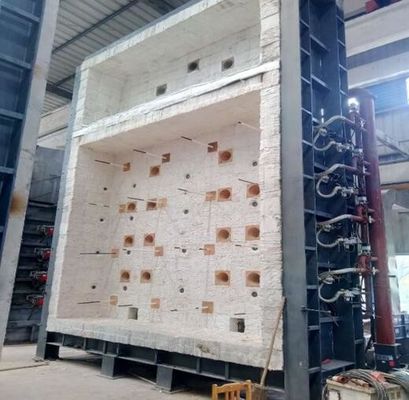

2燃焼試験炉:垂直試験炉では,サイズ3M (長) x1.2M (深さ) x3M (高さ) (カスタマイズできます)

3炉の構造: 鉄鋼構造の枠は,鉄鋼構造の枠の中央に耐火性のあるレンガで炉の壁を形成するために使用されます.炉壁の内側は高温耐熱隔熱材料で,密度は1000kg/m3以上オーブンの表面は色鉄で包まれ,オーブンの内膜材料の厚さは65mmで,オーブンの温度試験温度は1250°Cまで.私たちの工場で設置され,内膜とテストパーツは梱包され,トレーラーに運ばれます.

4燃料の使用:天然ガス (ユーザー所有)

温度測定システム

1. 炉内の熱対: 炉は,GB/T16839に従って2.0MMの線直径を持つK型ニッケル-クロム-ニッケルシリコン熱対を採用します.1熱に耐えるステンレス鋼のコーティングで,その真ん中に熱に耐える材料があり,ホットエンドがあります. 突出した袖の長さは25MM未満で,合計で5,温度精度 <±15 °C.

2逆射撃の表面温度測定:0.2MM直径と12MM直径の0.5mm熱対を丸い銅板の上に,GB/T16839 に規定する大きなニッケル・クロム・ニッケル・シリコン熱対.130MM の長さと幅と 2.0MM の厚さを持つアスベストコーナーをカバーする.

3平均気温測定: GB/T7633-2008および GB/T17428-2009に適した 8 つの熱対

4最大温度測定:最大幅1200mmのスレイブで2つのドアを20個の熱対で測定できます.

5移動式熱対:赤外線温度計で測定

6内部熱カップル: 4つの熱カップル,換気管の内部温度測定に適しています.

7環境温度の測定: GB/T16839 に規定する大きなニッケル・クロム・ニッケル・シリコンK型熱対に対応する直径3.0mmの包帯式熱対を使用する.1.

8オーブンの圧力測定:T型測定探査機,測定精度 ± 2pa. 3

9負荷システム: 圧力センサーを使用して測定

10変形測定器:電子変形測定器を使用

11スロットプローブ:GB/T9978.1規格に従って製造

12. 燃焼ノズル: 8つの高速燃焼器が各側に4つずつ,両側から炉壁に埋め込まれています.炉を暖めるのに必要な熱を供給します.

13排気煙: 炉壁の裏側にある炉壁に3つの排気孔を設置し,後ろの煙突に接続し,炉体内の煙突ガスを放出します.制御圧力.

14炉体の後ろ側壁には,試験中の試料の火面と炎を観察するための2つの火穴があります.

15. 積載装置: 高さ3.5m,幅3.0mのカートを採用し,車体と試料プラットフォームで構成されています.車体には4つの地面車輪が設計されています.レーン上で移動できる. 試験台:3.0m*3.0mの平方鋼枠. 試験中に,試験台と試験台を電気のリフトで車両のボディに上げ,テストポジションに押し付け,固定テストが始まりました

16電気制御部品:組み込みインテグレート産業コンピュータを使用したMCGS配置ソフトウェアとPLCプログラム.主要制御インターフェース,炉温度の曲線インターフェースを含む.試験品の温度インターフェース履歴記録インターフェースとパラメータ決定インターフェイス

17試験炉の床面積: 約20平方メートル
