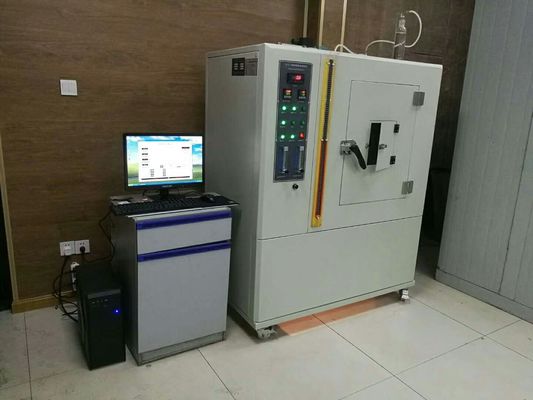

ISO 5659-2:2006 3500W NBS プラスチック/ゴム 煙密度試験機

3500W NBS プラスチック/ゴム 煙密度試験機 ISO 5659-2:2006

製品説明

(注:他の未指定または矛盾する GB/8323.2-2008 規格が優先)

プラスチック製の燃焼煙密度計は,国家標準GB8323.2-2008に規定された技術条件に基づいて,煙密度測定のための新しい試験機器です.プラスチックの燃焼で発生する煙の特異光密度を測定するのに適している試験結果は,最大光の密度である. 指定条件下でプラスチック煙の性能を評価するために使用されます. GB8323.2-2008 プラスチック煙世代II 部分に準拠しています:煙密度の測定のための単室試験方法とISO5659.2-2006 "プラスチック煙発生-第2部分: 光密度の測定のための単室方法". 装置全体が閉ざされた試験室,光計測定システムで構成される.放射線コーン燃焼装置,点火器,試験箱,ステント,温度測定器,煙密度試験ソフトウェア;回路は単チップマイクロコンピュータで開発されています.高い技術的内容と安定した性能このツールは,すべてのプラスチックに適しており,他の材料の評価にも適用されます (ゴム,繊維カバー,塗料,木材,その他の材料など),プラスチック産業,固体材料産業生産施設や研究ラボが広く利用されています.

メイン技術 指標と労働条件

機器の主要な技術仕様と作業条件は,GB/8323.2-2008の国家標準に規定された技術条件に完全に基づいています.2-2008 "プラスチック煙の発生-第2部: 煙の密度測定のための単室方法 煙の密度測定方法"とISO5659.2-2006 プラスチック・煙生成-第2部分: 光の密度測定のための単室方法そして上記の基準に従って設備の性能評価,受容条件,受容基準の基礎として,技術指標と技術要件.

1. スモークボックスの内部サイズ: 長914mm±3mm,幅610mm±3mm,高914mm±3mm.

2計器のサイズ:長1110mm±10mm,幅750mm±10mm,高2040mm±10mm

3電力: 220v,4kw (装置の総電源を表示する)

4. (煙の密度) 0-924 6ギア自動シフト

5測定範囲: 0.0001-100%

6測定精度: ± 3%

7動作電圧: 200-240v 50Hz

8室温:室温-40°C

9相対温度: ≤85%

10作業環境: 装置操作は,直接強い光,および強制的な空気流の現象を避ける必要があります.

11測定ソフトウェア:そのWindows XPオペレーティングインターフェイス,主要なデータは,煙の光グラフ,特定の光密度,質の光密度,質の損失,質の損失率をテストすることができます平均的な煙密度. また,校正,編集,テスト,パラメータ調整など操作インターフェースを持っています.

12. LabVIEW スタイル. 伝達性と時間曲線を表示します.

13サンプルサイズ: 75x75mm

14光源電圧: 6.5V 動作電圧: 4v±0.2v

15照明温度: 2200k±100k

16光の速さ 51mm直径,コンピュータは自動的に光の密度を記録します 光の変化に応じて.

17フィルター:フィルターの光学密度を拡大する0フィルターの光密度は 3 です.0フィルターの光密度は 0 です.51 は 3 です.

18温度を50°C-55°Cに,この表面に煙の濃度が最低になる可能性があります.

19熱コーン: パワー2600W,温度制御範囲: 0-1000 °C,熱対温度,自動冷却補償装置を備えています.

20. 熱流量電波計: 熱流量計の信号のコンピュータ取得計算,水冷却パイプ設備.

21補助ヒーター: パワーは500Wで,試験室内の温度を40°C±10°Cまたは55°C±10°Cで安定させることができます.

22. 自動採取記録のバランスを計測し, 2000gのバランスを計測し,精度0.1gを計測し,計測支柱の高さを調節できます.

23ガス:3.5kpa±kpaの95%以上の純度,最小圧力.

24コンピュータ自動制御,取得,記録,結果決済

25体重: 約500kg

26楽器の大きさ: 1.22mx0.68mx2m

27構成規格:ISO 5659-2 に準拠する:2006"GBt8323.2-2008"

その他のパラメータと導入

1玄関には窓があり,不透明なマットの活動の検査を妨げることができます.

2プレッシャーの過剰を防止します. 上部には箱の内部圧力調整装置があります.

3光源:6.5Vの白熱ランプ,光波長400~750nm

4受信機:光倍数管では,光を通らない場合の伝達力は0%,完全に遮断されない場合の伝達力は100%です.

5放射線コーン 3500Wの名乗電力を有する暖房要素で構成されています.

6半径コーン暖炉の表面は50mmです.

7放射線強度: 10kw/m2~50kw/m2 の間で調整できます. 10kw/m2~50kw/m2 の放射線照明はサンプル表面の中心部に提供されます.

8燃焼システム: 調節閥,フィルター,調節閥流量計,バーナー組成によって.

9. 燃焼器: 発火器とノズルの組成により,ノズルをサンプル表面の10mm水平位置の上に置き,サンプルの中心位置に置く.

主な構成

テストボックス

煙の密度は?
