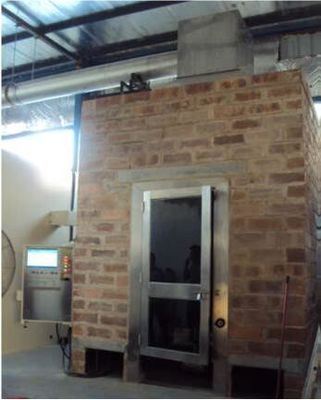

実験室の建築材料の燃焼性のテスター、UL1685ケーブルのための縦の皿テスト部屋
| スカイライン: | UL1685 ケーブル試験容器 | 空気入口: | 559 x 343mm, 914 x 305mm, 2438 x 343mm |
|---|---|---|---|
| 排気管: | L9000 * 直径406mm | 燃える梯子: | 高さ2400mm,L305 * W25 * D25 |
| ガスの流れ: | 13.2L/分 | 壁次元: | 2438 x 2438 x 3353mm ((W xD xH) |
| ハイライト: | 研究室試験装置,縦の燃焼性の部屋 |
||
実験室の燃焼性の試験装置、UL1685ケーブルのための縦の皿テスト部屋
適用
主要なコンポーネントを含む
a. 点火源の制御システム
b.Collectionタワーおよび煙の排気の制御システム
c.Gas圧力およびフロー制御システム
d.Smokeの伝送および温度の測定システム
e.Flameの高さの測定システム
技術的な変数
1. 実験室:壁は高温耐火れんがを採用します、内部の表面は黒と扱われ、壁次元はW2438 x D2438 x H3353mmあります;塗られる
2. 実験室のドア:W0.9 x H2mのステンレス鋼フレーム、強くされたガラス ドア;
3. タワーを集める煙:40度の取付角は、立方体914mmです;フィルター長さは610mmです;
4. 観察窓:側面の長さは457mmです、底からの地面への間隔は1295mmであり、壁への権利は1143mmです。
5. 空気入口:559 x 343mm、914 x 305mm、2438 x 343mm;
6. 排気管:L9000 *立方体のコレクションのレベルの右側にタワーに取付けられているdia 406mm;
7. 非常に熱い梯子:高い2400mm、L305 * W25 * D25。2正方形間の299mmの間隔;
8. A:242穴L341mm * D30mm --があります;
9. ガスの流れ:13.2L/mim、標準圧力および温度のマス フロー制御;
10. 気流:76.8L/mim、標準圧力および温度のマス フロー制御;
11. 流れの検出:差動圧力流れメートルがファンの速度を制御するために基礎を提供する排気管の流動度を測定するのに使用されています。
12. 伝送:ケイ素のフォトセルはサンプルが燃えるときサンプルの煙濃度を検出します。
13. 炎の高さ:リアルタイムの赤外線可視ライトは現在の炎の高さを示します;
14. 特別なソフトウェア:実時間パイプラインの流れ、煙濃度、炎の高さおよび他のデータをカーブを引くために引出すことができレポートを発生させましたり、点検か印刷のために維持することができます;
15. 制御システム:コンピュータ+制御ソフトウエア、多くの流量計、等。
標準
UL1685-2007の節9.6及び9.7に従って、UL2556-2007
![]()
