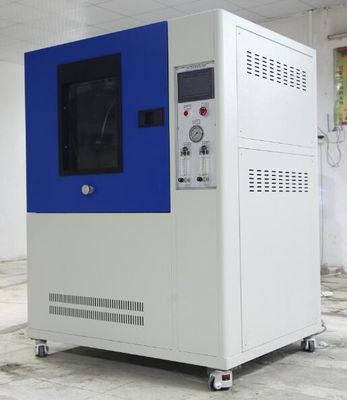

大型実験室試験装置 IPX3 / IPX4 防水スイングレインテストボックス

設備の概要

執行基準

設備点

a.製品に対するIPX3とIPX4の防水評価試験.

b. シェルは国内製の高品質の鋼板で作られ,表面は塗料で噴霧されています. それは美しく耐久的です.

c. 箱内と回転テーブルは,長時間使用で生地しないようにするために,すべてのSUS304#ステンレス鋼板で使用されます.

d. 箱構造:自閉式水タンク,循環水,貯水タンク内の水位浮遊ボールバルブ,水入力の自動制御,低水位時のアラーム検出効率的に水ポンプの乾燥と損傷を防ぐ.

e. ドアには透明な観測窓 (硬化ガラス材料) があり,箱にはLEDランプが設置されており,内部試験の観察を容易にする.

f. スウィングパイプ駆動は国内高品質のサーボステップモーターを採用し,スウィングパイプの速度は正確で調節可能で,ステップの問題はありません (ステップ:振動の偏差を起こす装置の損傷を引き起こす)

ターンテーブル駆動:国内製の高品質のステップモーターを使用し,速度と角度はタッチスクリーンで設定できます (調節可能)正確度ステップレス調整可能な標準範囲で,自動的に前後回転 (正と負) を制御することができます: 巻き込み防止のため,試料電力の試験に適している.

試験箱には試料の電源出口 (AC220,10A) が設置されており,試料の電源はプログラムで制御できる.電源切断 (0-999分) - 0-999分 (電源) - 電源切断 (0-999分) がサンプルに適用されます.

i. テスト時間はタッチ画面で設定できます. 設定範囲は: 0~999分 (調整可能)

j フィルタリング対策:高精度フィルタで,自来水中の汚れを効果的にフィルタリングし,フィルタカートリッジを定期的に交換できます.

k. コア制御システムは台湾 weinview 7インチタッチスクリーン + パナソニック PLC,LG,OMRONなどの電気部品を使用し,他の輸入ブランド,配線船は,国家規格の要件を満たしている合理的な配置があり,ワイヤリングがしっかりと明確にマークされています.

l.タッチ制御機能: "IPX3テスト"は,IPX3条件で標準条件に従って実施される.

"IPX4試験"は,IPX4条件における標準条件に従って実施する.

テストはユーザーの必要に応じて行われました テスト時間,雨の角度,スイング速度,パイプターンテーブル速度をアイソパラメトリックに設定できます

シャーシには,組み込まれたスペアパーツボックスと,一般的なスペアパーツ (例えば6角スルードライバー,フィルターコア,保存や使用を容易にするため,使用者に.

技術パラメータ

主構成表

ランダムな付属物

1操作説明書の1枚

2工場の資格証明書

3. 機器の保証カード

4フィルターカートリッジ 1

5試験用針100個

6. 試験ピンヘッド 20

73コアケーブル,1 (約3M)

サイトを使用

地面と排水管は滑らかで 地面と壁は防水で 床の排水管や排水溝が設置されています

地面の負荷容量は200kg/m2未満ではない

良通気がある場所

装置の周りに強い振動がない

装置の周りに強い電磁場がないことの影響

設備の周りに燃やす,爆発する,腐食性のある物質や塵がないこと

設備の周りに適切な使用・保守スペースがある.

裏側,左側,右側,装備の上部: 800mm

装置の前側:1200mm

温度: 5°C~35°C

相対湿度: ≤85%

空気圧: 86kPa106kPa

電源供給状態

パワー スウィス

1. Require the user to install the electric leakage protection air switch on the installation site for the equipment with the corresponding capacity and the switch must be used independently for the use of the equipment.

2ナイフスイッチやソケットの使用を禁止する

3防空スイッチは,機器から2メートル以上離れている

水源の状態

1装置の水源を設置し,水圧が0.2Mpa未満で,4点水槽を設置する.

2設備から2メートル以上離れた場所にある
