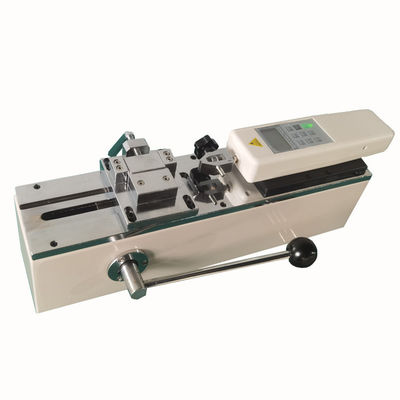

手動式 500KN ワイヤ・クリップ・プル・テスト
| 容量: | 450 mm × 260 mm × 160 mm | 効果性脳卒中: | 50mm |
|---|---|---|---|
| 名乗荷重: | 500N (1000Nでも設定できる) | 純重量: | 10.6kg |
| ハイライト: | 500KNのワイヤ・クリップ・トール・テスト,CE ISO ワイヤ・クリップ・プル・テスト,500KNのワイヤ端強度テスト |
||
線張力試験機 線束試験機 張力試験器 引き離し試験機
製品ターミナル・プル・テスターの導入
ターミナル・テンション・テスターは,ワイヤー・ハーネスおよび電子機器産業のために当社の開発したテスト機器です.様々なハーネス・ターミナルの引き抜き力を検出するために設計されています.設定可能なNKHF プッシュ・プル計と特殊装置
計器は,コンパクトな設備,正確な制御,高い測定精度,便利なサンプルクランプと簡単な操作の特徴を持っています.製品品質を確保するためにワイヤーハーネスの製造業者にとって理想的な機器です.
製品特徴s
1- 水平の設置です
2手動操作,シンプルで安定した操作.
3机はテーブルの上に設置され,ラックが安定します.
テクニカルパラメータ
| 容量 | 450 mm × 260 mm × 160 mm |
| 効果性脳卒中 | 50mm |
| 定数負荷 | 500N (1000Nでも設定できる) |
| 純重量 | 10.6Kg |
試験操作手順
1. 各ハーネス端末のワイヤ部分を左側のクランプの先端に置き,ハンドルを回してワイヤ部分をクランプします (ハーネス端末が押されています).
2. ハーネス端末の反対端を右側のクランプのクランプに入れ,ハンドルを回してハーネス端末を真ん中に固定します.
3M4 アレンキーを使って左側のクランプの中央を右側のクランプの中央に並べます.
4. HFシリーズ (デジタルディスプレイプッシュ・プル・フォースメーター) を使ってタイミングをプッシュ・プルする場合は,電源を入れ,LCDディスプレイが0を示すまで待ってください.
5. NKシリーズ (ポインタタイプフォースゲーマー) のプッシュ・プル・タイミングがインストールされている場合は,タグリングボタンを押して指をゼロ位置に戻します.
6左のクランプを左に移動させるため,ボディのハンドルを回し,右のクランプは端末をクランプします.![]()
![]()
