PLCは家具の試験装置の引出しのスライドの耐久性周期のテスターを制御します

起源の場所 中国
ブランド名 SKYLINE
証明 Calibration certificate
モデル番号 SL-T25
最小注文数量 1 ユニット
価格 negoitable
パッケージの詳細 パライウッドケース
受渡し時間 35 営業日
支払条件 T/T,ウェスタンユニオン,
供給の能力 1 ユニット
製品詳細
スカイライン: 引き出しのスライド耐久性サイクルテスト スライドのサイズ: 140〜500mm
衝撃装置の重量: 最大50kg ブランド: スカイライン
試験速度: 0.25m/s (調整可能) 保証: 18ヶ月
ハイライト:

家具試験機

,

椅子試験機

製品説明

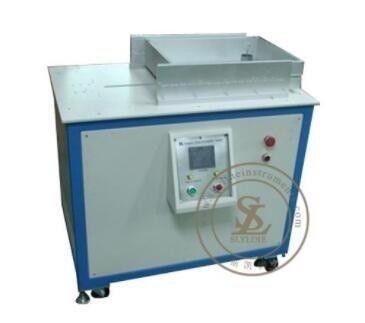

PLC制御家具試験装置 引き出しスライド耐久サイクルテスター



製品情報

引き出しスライド耐久テスターは、引き出し、デスク、テーブル、キャビネット、ワードローブのスライドをテストするために設計されています。
サイクルタイム制御、一定移動制御、周波数制御、ストローク制御が可能



技術パラメータ

a.圧縮空気 - 6kg/cm²。

b.ACモーター - 高さ250-1000mmを制御します。

c.空圧シリンダー - ダブルアクティングシリンダー、磁気スイッチ付き、最大ストローク600mm(調整可能)。シリンダーには、引き出しシステムに力を加えることなく、引き出しを開閉するためにあらゆるタイプの引き出しハンドルを保持するための固定具が必要です。

d.コントロールパネル/コンソールは以下で構成されます:

  • 電源:240ボルト:13アンペア:50Hz
  • ON/OFFスイッチボタン
  • 6桁電子プリセットカウンター(EPC)

          -EPCはシリンダーの各ストロークを最大6桁まで記録します。

          -プリセットストロークでテスト操作を停止します。

          -EPCはテスト中に達成されたストローク数を表示します。

          -EPCは、電源が中断した場合でもサイクル数をストロークでき、実際の読み取り値を表示し、操作が再開されたときにカウントを続行できます。

          -カウンターがリセットされるまで、シングルは維持されます。

注:1ストロークは1サイクルとしてカウントされます。



i.引き出し式要素サイクルテスト(ANSI/BIFMA X5.9-2012、セクション15)

ii.引き出し式要素サイクルテスト(ANSI/BIFMA X5.5-2014、セクション10)

iii.引き出し式要素の耐久性(BS EN 16122:2012、セクション7.5.3)


仕様

1.スライドサイズ:140-500mm/

2.手動操作/

3.引き出し往復動力:120Wギアモーター/

4.制御システムPLC制御、タッチスクリーンディスプレイ。エンコーダーによるストローク計算/

5.テスト速度:0.25m/s(調整可能)/

6.引き出しサイクル移動距離:閉じる-開く140-500mm(顧客指定可能)



応用



  • オフィス家具メーカー – デスク、ファイルキャビネット、収納ユニットの引き出しスライドのテスト

  • 国内家具メーカー – キッチンキャビネットの引き出し、寝室のワードローブ、バスルームの洗面化粧台の評価

  • 家具試験ラボ – BIFMAおよびEN規格に基づく認証および品質保証テストの実施

  • 引き出しスライドサプライヤー – OEM顧客向けの製品耐久性とサイクルライフの検証

  • 品質管理部門 – 完成した家具アセンブリの入荷検査および生産ラインサンプリング

  • 研究開発チーム – 制御されたサイクル条件下でのスライド設計、材料、潤滑システムの比較

  • 第三者検査機関 – コンプライアンスレポートのための独立した耐久性評価の実施

よくある質問

Q: この装置は何に使用されますか?
このテスターは、制御された条件下での繰り返し開閉をシミュレートすることにより、デスク、キャビネット、ワードローブ、収納家具に取り付けられた引き出しスライドの耐久性とサイクルライフを評価します。

空圧シリンダーが引き出しハンドルを掴み、プログラム可能な速度とストローク長で引き出しを自動的に開閉します。電子カウンターが各サイクルを追跡し、プリセット数に達するとテストを停止します。
Q: この装置はどの規格に準拠していますか?

Q: どのような種類の引き出しまたはスライドをテストできますか?
このユニットは、ストローク長140mmから500mmのスライドに対応し、さまざまな種類の引き出しを扱います。固定具は、引き出しシステムに力を加えることなく標準的な引き出しハンドルを掴むように設計されています。

電子カウンターは、電源中断時でもサイクル数を保持し、電源が復旧すると同じポイントからカウントを再開します。そのため、テストの進捗を失うことはありません。
Q: テスト速度とストローク長を調整できますか?

Q: どのような業界が通常この装置を使用していますか?
オフィス家具メーカー、国内家具メーカー、試験ラボ、引き出しスライドサプライヤー、品質管理部門、第三者検査機関です。
