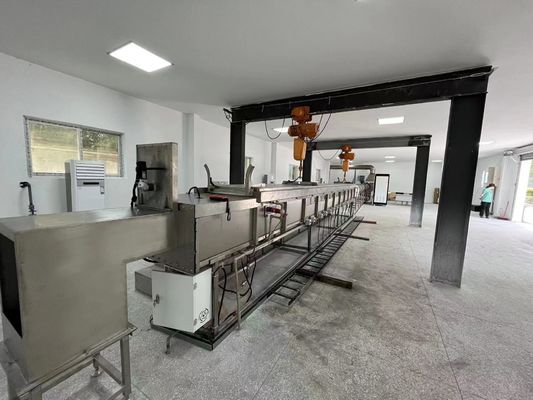

建築材料の表面の焼却のためのASTM E84 Steinerのトンネル炉の部屋

ASTM E84 スタイナートンネル 表面燃焼のための炉室 建材の特性

設計は下記基準に参照する

ASTM E84: 建築材料の表面燃焼特性に関する標準試験方法.

スタイナートンネル炉室設計提案

2.1 概要

この技術的解決策はスタイナートンネル炉室 計測装置と電力を統合し,OMRONの先進的な多機能制御システムを利用し,点火順序,燃焼安全,電気接続を組み合わせます.自動温度制御手動調整,モニタリングアラーム,データ取得/通信を1つにしますオーブンの温度と圧力の制御システムは,自動制御とオンラインモニタリングのためのOMRONコントローラ + アドバンテック + Visual Basicソフトウェアから構成された制御システムを使用します上部コンピュータ アドバンテック操作ステーションは,炉の必要なプロセスパラメータを操作し,監視します.データ保存,検査,印刷があります. 燃焼試験用の専用燃焼試験室を設置することができる.この燃焼試験室は,効果的にステイナー水平トンネルオーブンを隔離煙密度測定端を暗室に設置し,外部の照明による干渉を避ける. 燃焼試験領域,標準要件に従って独立した設計方法を採用する.空気流が自由になるしたがって,試験期間中,室内の気圧は,周囲の気圧より0〜12Pa (水体積0〜0.05インチ) 高い制御された気圧の下で保持する.温度は18で維持する.3 °C-26.7 °C (65 °F-80 °F) と相対湿度が45~60%

2.1.1 設計条件

ストイナー水平トンネル炉

オーブンの主要寸法:オーブンのサイズ 7620mm * 451mm * 305mm

ストイナー水平トンネル炉: 1つの炉蓋

炉の作業温度:最大600°C (煙気温)

燃料:少なくとも95%純度のメタン

燃料の熱量: 3500btu/lb

燃料圧 0.4-0.5MPa

燃焼器のモデル: 3/4 インチ U 形ダブル燃焼器

煙突の排気温: <250°C,通常煙突の気温は200°C以内に制御されます.

試験対象の試験方法:水平部品の炉-炉の天井吊り

設計条件 15KVA,380V/220V,3相.注:電圧はカスタマイズすることができます.

2.1.2 構造パラメータ

1. 炉の構造:耐火レンガ+SUS304ステンレス鋼板
2. 炉底構造:火力強いレンガ 229mm x 114.5mm x 64mm
3. 燃焼器の種類と量: 1 3 / 4 インチ U 形のダブル燃焼器
4. 煙の排気方法:機械式煙の排気 + 後壁の冷たい空気混合
5. オーブンのドアを開ける方法:水平部品のオーブンの吊り上げ 天井の吊り上げと変換 (顧客製)
6. 炉図

2.1.4 目的:

スタイナートンネル炉室は建築材料のASTM E84試験のために.

2.1.5 設計原則

先進技術,信頼性,安全性,経済合理性の原則を採用する

2.2 炉の構造

2.2.1 炉殻

炉の鋼構造は,四角管/長方形の管の端,横直線,炉体鋼板から構成されています.高強度で溶接された後,固体全体を形成します.変形なく長時間使用できる.

炉体鋼板:SUS304,δ=3mm

オーブンのフレーム:Q235-A,四角管/四角管

オーブンの横棒:Q235-A,四角管/四角管

窓:クォーツガラスとテンプレートガラスの二重層組み合わせ,δ=3mm,70mm±6mm×280mm±38mm

シャッターは,部屋の床レベルから74~78mmの開口高度を提供します.シャッターを調整することができます.

燃焼器は,空気入口から1372±10mmに位置しています.空気速ポートは,空気入口から381±5mmです.

熱対の位置

1. 燃焼器のポートから7000±10mm (空気に露出) に 18awgの熱電池が設置されている.
2. 18awg熱電池は,バーナーポートから3960±10mm (床の下に埋め込まれた) に位置する.

18awgの熱電池は,バーナーポートから7090±10mm (床の下に埋め込まれた) に位置する.

防壁はQ235-A鋼で水冷装置で作られています

2.2.2炉耐性材料

試験炉の壁は耐火ブロックでできています.同時に,燃焼過程で必要な空気渦巻を供給するために,229mm x 114の長さ6個を配置することによって得られます.5mm 幅×64mm 厚さの耐熱レンガ.5mm長平行線). 燃焼器の中央線と耐火レンガの中央線を測定したところ,窓の近くにある耐火レンガ (窓を阻害することなく) 1.98m±152mm,3.96m±152mmと5.79±152mm,他の側面の距離は1.37m±152mm,2.90m±152mm と 4.88m±152mm

最高温度耐性: 1427°C (2600°F)

散布密度:0.77±0.046g/cm3

平均温度での熱伝導性:

260°C (500°F) 0.23W/m·°C

538°C ((1000°F) 0.27 W/m·°C

815°C ((1500°F) 0.32 W/m·°C

1093°C ((1500°F) 0.37 W/m·°C

2.2.3オーブンのドアと圧迫メカニズム

オーブンの体の上にあるオーブンのドア,オーブンの体のための密封装置として.金属と無機隔熱器から構成される.厚さ51mm ± 6mmの無機隔熱材料

オーブンの状態を観察するために,自己重量垂直リフティング方法を使用して,コンパクト,炉壁の両側に設置された観察窓効果的な密封を得るためには,効果的な水密封器は,炉のドアと炉体との間の密封器として機能します.循環水源として水道水を使用すると,オーブンの体とオーブンのドアの品質検査のためのシールを提供するだけでなく,燃焼試験中に熱を吸収し,炉体を効果的に保護する.

ラボから クレーンで蓋を上げろ

最大 1050°C までの有効使用温度

密度: 335±5kg/m3

熱伝導性:0.085W/mK@400 °C

尺寸 7620±50mm*451±5mm*305±5mm
